  • Re: Autoconstrucción - Proyecto PELÍCANO

    Mucho ánimo veraniego , que hace falta.
    Que no decaiga y se siga progresando.
    A tu salud........que están bien merecidas.
    Un saludo.

    Comentario


    • Re: Autoconstrucción - Proyecto PELÍCANO

      Hola:

      Estamos diseñando la transmisión entre rueda y timón y una de las posibilidades es hacer una transmisión mecánica mediante reenvíos angulares industriales.

      El problema nos aparece al dimensionarlos, el timón ejerce una fuerza considerable, un torque de aproximadamente 230 Kgf*m que son 2.250 N*m

      Los engranajes para ese torque son enormes.

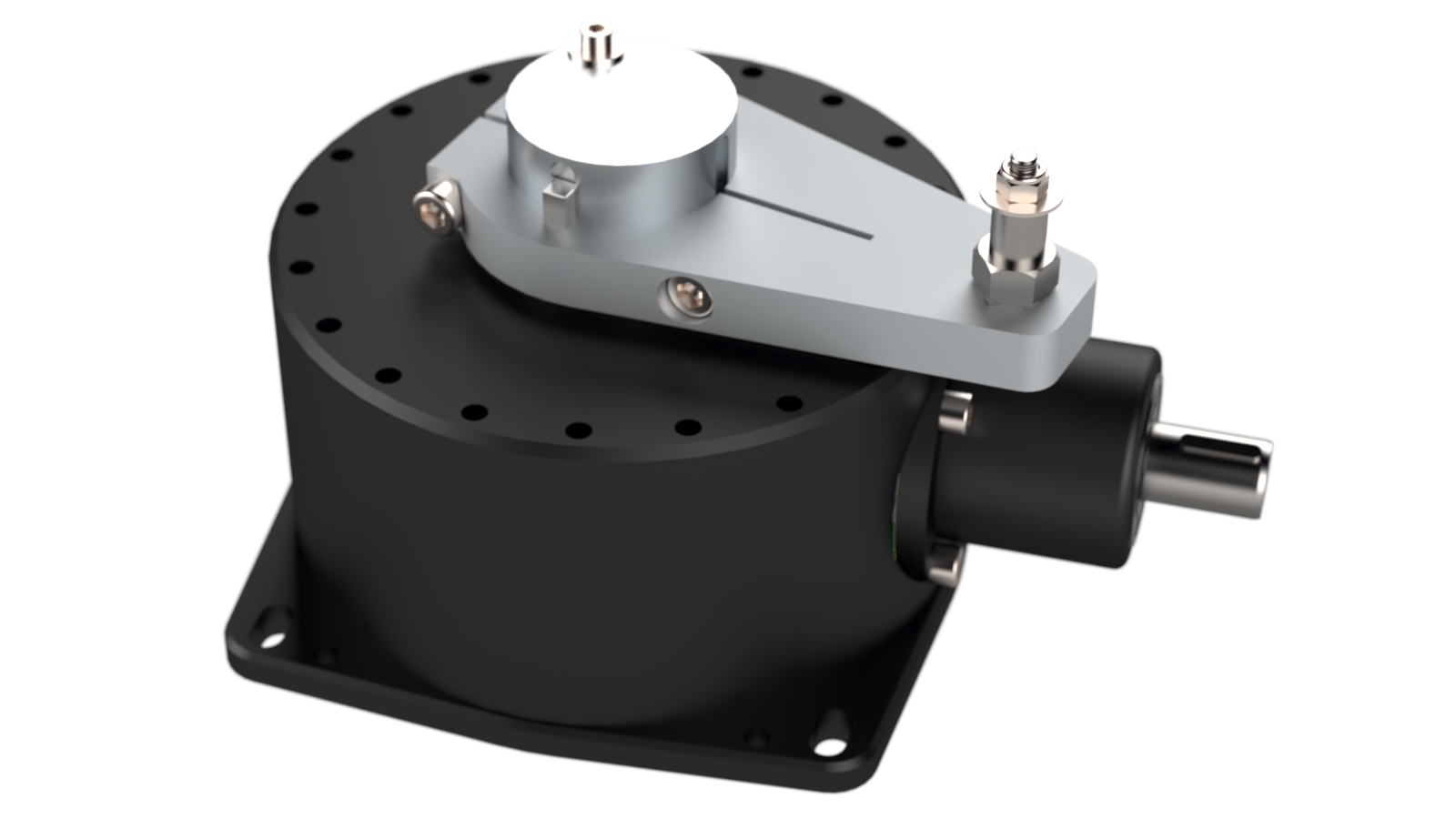

      Jeffa lo soluciona con un engranaje de relación 5:1 pero en el que misteriosamente obtiene de un torque de 40,5 Kgf*m 591Kgf*m

      A ver si alguien puede entender el misterio aquí, se deberían obtener 40,5*5=202,5 Kgf*m....de donde salen los 591???








      Gracias de antemano

      [emoji482]

      Enviado dende o meu SM-G736B usando Tapatalk
      "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

      Comentario


      • Re: Autoconstrucción - Proyecto PELÍCANO

        Originalmente publicado por caribdis Ver Mensaje
        Hola:

        Estamos diseñando la transmisión entre rueda y timón y una de las posibilidades es hacer una transmisión mecánica mediante reenvíos angulares industriales.

        El problema nos aparece al dimensionarlos, el timón ejerce una fuerza considerable, un torque de aproximadamente 230 Kgf*m que son 2.250 N*m

        Los engranajes para ese torque son enormes.

        Jeffa lo soluciona con un engranaje de relación 5:1 pero en el que misteriosamente obtiene de un torque de 40,5 Kgf*m 591Kgf*m

        A ver si alguien puede entender el misterio aquí, se deberían obtener 40,5*5=202,5 Kgf*m....de donde salen los 591???








        Gracias de antemano

        [emoji482]

        Enviado dende o meu SM-G736B usando Tapatalk
        Algunos de los barcos equivalentes al pelícano, como algún hallberg-Rassy, Sirius 40, y otros, llevan la rueda que manda el timon con los típicos guardines , el sistema más sencillo y económico a un tema que realmente se puede subir de precio, así como el mejor par sentir en tus manos el timon. Esas cajas de desvío son mucho más caro y con dudas del esfuerzo que soporta, pues los cables de toda la vida creo yo sería lo,más sencillo, preciso y económico

        Comentario


        • Re: Autoconstrucción - Proyecto PELÍCANO

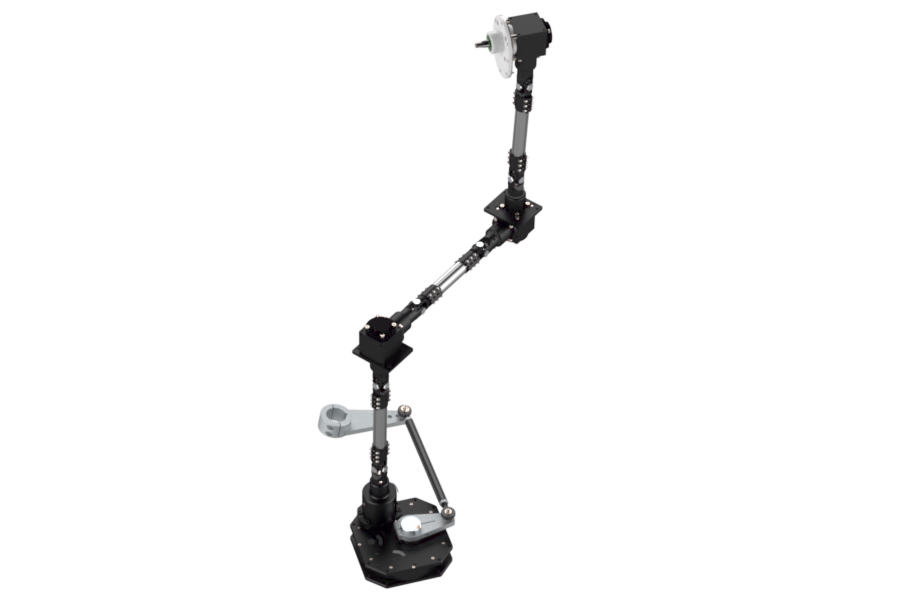

          Hola, yo tengo un sistema parecido, de Solimar, con transmisión por barras rígidas, y a lo mejor te puedo dar una pista, porque el tema me tuvo mosqueado en su momento.

          Además de la desmultiplicación por los engranajes estos sistemas obtienen una "ventaja mecánica" basada en el hecho de que las bielas que se conectan a las barras rígidas son de distintas longitudes, la de la mecha del timón es más larga y la del eje de la rueda es más corta. Así que tienes que multiplicar ese ratio de 5:1 obtenido en la caja de engranajes por un factor, variable según cada ángulo de giro, pero que llega casi hasta x3 en ángulos altos.

          Lo explican bien, mucho mejor que yo, aquí.

          https://jefa.com/steering/products/t...about.htm#wide

          Espero haber sido de alguna ayuda. Tu proyecto me causa una admiración inmensa.

          Comentario


          • Re: Autoconstrucción - Proyecto PELÍCANO

            Originalmente publicado por Nas Ver Mensaje
            Hola, yo tengo un sistema parecido, de Solimar, con transmisión por barras rígidas, y a lo mejor te puedo dar una pista, porque el tema me tuvo mosqueado en su momento.



            Además de la desmultiplicación por los engranajes estos sistemas obtienen una "ventaja mecánica" basada en el hecho de que las bielas que se conectan a las barras rígidas son de distintas longitudes, la de la mecha del timón es más larga y la del eje de la rueda es más corta. Así que tienes que multiplicar ese ratio de 5:1 obtenido en la caja de engranajes por un factor, variable según cada ángulo de giro, pero que llega casi hasta x3 en ángulos altos.



            Lo explican bien, mucho mejor que yo, aquí.







            Espero haber sido de alguna ayuda. Tu proyecto me causa una admiración inmensa.
            A mi siguen sin salirme los números.

            Si el torque de entrada es 40,5 kgfm, el de salida será 40,5×5=202,5, y como tiene un radio de 0,13 m podrá ejercer una fuerza de 1.557 kgf en su extremo, que en la cruceta del timón producirá un torque de 1.557×0,2=311 kgfm que está todavía bien lejos de los 591 que dice que obtiene en la mecha.

            Y por qué a los extremos del recorrido de la cruceta pequeña se produce más fuerza, directamente se me escapa..tal vez sea algo muy simple y básico, pero no lo entiendo.

            [emoji482]

            Enviado dende o meu SM-G736B usando Tapatalk
            "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

            Comentario


            • Re: Autoconstrucción - Proyecto PELÍCANO

              Desde mi escasa formación en el tema yo creo que si un eje rígido conecta dos bielas de diferentes longitudes, es decir con diferente brazo de palanca, el momento es el mismo en todo el eje, pero la fuerza sí cambia.

              Es decir, la fuerza en la biela corta será igual a la fuerza en la biela larga multiplicada por la relación entre las longitudes.

              Fcorta​=Flarga​ × Lcorta​/Llarga​​

              Pero igual me estoy columpiando...

              Comentario


              • Re: Autoconstrucción - Proyecto PELÍCANO

                Originalmente publicado por caribdis Ver Mensaje
                A mi siguen sin salirme los números.

                Si el torque de entrada es 40,5 kgfm, el de salida será 40,5×5=202,5, y como tiene un radio de 0,13 m podrá ejercer una fuerza de 1.557 kgf en su extremo, que en la cruceta del timón producirá un torque de 1.557×0,2=311 kgfm que está todavía bien lejos de los 591 que dice que obtiene en la mecha.

                Y por qué a los extremos del recorrido de la cruceta pequeña se produce más fuerza, directamente se me escapa..tal vez sea algo muy simple y básico, pero no lo entiendo.

                [emoji482]

                Enviado dende o meu SM-G736B usando Tapatalk
                He acabado de escribir y me he dado cuenta de que la distancia al vector fuerza que se transmite es menor en los extremos del recorrido. Me resulta bastante contraintuitivo pero debe ser eso. Lo comprobaré geometricamente tan pronto pueda.

                [emoji482]

                Enviado dende o meu SM-G736B usando Tapatalk
                "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

                Comentario


                • Re: Autoconstrucción - Proyecto PELÍCANO

                  La idea es esta, me sigue chocando, pero si el par a la derecha se mantiene igual, lo multiplicamos más con el timón a una banda.

                  Que os parece?

                  [emoji482]

                  Enviado dende o meu SM-G736B usando Tapatalk
                  "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

                  Comentario


                  • Re: Autoconstrucción - Proyecto PELÍCANO

                    Recuerda que la barra que une las dos bielas es rígida y no puede cambiar su longitud, así que tu dibujo tendría que modificarse, creo yo.

                    Si haces el dibujo con biela rígida creo que el incremento de fuerza es simétrico a ambas bandas (obviamente lo que sí se produce es una cierta"desmultiplicación" del ángulo de giro, los grados de giro de la biela pequeña se convierten en un giro más amplio en la biela larga).

                    Comentario


                    • Re: Autoconstrucción - Proyecto PELÍCANO

                      Originalmente publicado por Nas Ver Mensaje
                      Recuerda que la barra que une las dos bielas es rígida y no puede cambiar su longitud, así que tu dibujo tendría que modificarse, creo yo.



                      Si haces el dibujo con biela rígida creo que el incremento de fuerza es simétrico a ambas bandas (obviamente lo que sí se produce es una cierta"desmultiplicación" del ángulo de giro, los grados de giro de la biela pequeña se convierten en un giro más amplio en la biela larga).
                      El dibujo puede no ser perfecto, pero creo que sirve para entender el efecto. Y está dibujado solo a una banda, a la otra debe ser similar.

                      Efectivamente, lo que es fijo es la longitud de la biela, el ángulo recorrido es mayor en el brazo pequeño, pero lo significativo creo que es la distancia de la biela (y de la fuerza transmitida) a un centro de giro y a otro, la proporción aumenta con el angulo y por lo tanto la desmultiplicación.

                      [emoji482]

                      Enviado dende o meu SM-G736B usando Tapatalk
                      "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

                      Comentario


                      • Re: Autoconstrucción - Proyecto PELÍCANO

                        Los enlaces que puse antes con el ejemplo concreto daban fallo, son estos:





                        [emoji482]

                        Enviado dende o meu SM-G736B usando Tapatalk
                        "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

                        Comentario


                        • Re: Autoconstrucción - Proyecto PELÍCANO

                          En la figura de abajo ee la posicion A el aumento de la fuerza es igual a la relacion entre los dos brazos de palanca. Es el punto donde el timon transmite las sensaciones a la rueda. Cada grado que gire el brazo de la derecha transmite un movimiento a la bieleta y al otro brazo, aunque el giro de este sea algo menor.

                          En la posicion limite B con muy poca fuerza en la rueda se transmite una fuerza enorme a la mecha. Hace falta un giro de grados apreciable en el brazo de la derecha para que el movimiento en el brazo de la izquierda sea perceptible.
                          en este punto el timon no transmite sensaciones a la rueda

                          Es el efecto por el que los dos brazos se diseñan con longitudes diferentes.

                          Expresado con estas dos posiciones limite creo que se ve mejor el efecto.

                          La pala del timón, a medida que va aumentando su ángulo respecto a crujia, va aumentando tambien considerablemente la fuerza que ejerce para volver a crujía. Este efecto se ve suavizado por esa diferencia de longitud de los dos brazos de palanca, aunque se debe de mantener una parte de ese efecto porque ayuda a que la pala transmita a la rueda esa sensación y notemos mejor lo que nos pide el barco.


                          Editado por última vez por Icarus; 08/12/2025, 13:44:25.

                          Comentario


                          • Re: Autoconstrucción - Proyecto PELÍCANO

                            Originalmente publicado por Icarus Ver Mensaje
                            En la figura de abajo ee la posicion A el aumento de la fuerza es igual a la relacion entre los dos brazos de palanca. Es el punto donde el timon transmite las sensaciones a la rueda. Cada grado que gire el brazo de la derecha transmite un movimiento a la bieleta y al otro brazo, aunque el giro de este sea algo menor.

                            En la posicion limite B con muy poca fuerza en la rueda se transmite una fuerza enorme a la mecha. Hace falta un giro de grados apreciable en el brazo de la derecha para que el movimiento en el brazo de la izquierda sea perceptible.
                            en este punto el timon no transmite sensaciones a la rueda

                            Es el efecto por el que los dos brazos se diseñan con longitudes diferentes.

                            Expresado con estas dos posiciones limite creo que se ve mejor el efecto.

                            La pala del timón, a medida que va aumentando su ángulo respecto a crujia, va aumentando tambien considerablemente la fuerza que ejerce para volver a crujía. Este efecto se ve suavizado por esa diferencia de longitud de los dos brazos de palanca, aunque se debe de mantener una parte de ese efecto porque ayuda a que la pala transmita a la rueda esa sensación y notemos mejor lo que nos pide el barco.


                            A mi me parece que aunque la cantidad de pala que metes para lo que mueves la rueda sea distinta a crujía que a las bandas, la sensibilidad en un sistema cardan se mantiene, porque no hay juego en el movimiento y puedes mover la pala con precisión.

                            El problema de las direcciones hidraulicas es que lo que debes bombear para obtener un movimiento determinado no es siempre exactamente igual, por ello no se puede marcar en la rueda un punto para el timón a la via y te debes ayudar con un indicador de ángulo de timón. La sensibilidad con ellas si que es peor.

                            [emoji482]



                            Enviado dende o meu SM-G736B usando Tapatalk
                            "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

                            Comentario


                            • Re: Autoconstrucción - Proyecto PELÍCANO

                              He dibujado exacta la geometría a la que se refiere Jeffa y los datos que da son correctos.

                              Para un brazo en la mecha de 200 mm y otro en el actuador de 130, con una biela tangente a ambos, la "ventaja mecánica" es de 1,54, directamente la relación entre los radios 300/200=1.54

                              Y la "ventaja mecánica" para los ángulos máximos a cada banda dice que es 2,91, que es la relación entre las distancias mínimas desde los centros al vector fuerza. En el dibujo que adjunto son 160 mm y 55 mm, 160/55=2,91

                              Es un poco contraintuitivo que se haga más fuerza con ángulos mayores, pero encontramos la aplicación de ese tipo de palanca en los cierres de palanca como el de la imagen y en algo tan común como las bielas y pistones de un motor de explosión, donde se consigue precisamente una gran compresión final con un torque no necesariamente muy alto por ser el final del recorrido y el ángulo más abierto que forma la biela.

                              [emoji482]

                              Enviado dende o meu SM-G736B usando Tapatalk
                              "Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga"

                              Comentario


                              • Re: Autoconstrucción - Proyecto PELÍCANO

                                Hola Caribdis.

                                Por si aporta algo al tema aquí va el catálogo de la marca del sistema montado en mi barco, Solimar, que lleva diagramas y ejemplos que me parecen bastante completos:

                                https://www.solimar.it/wp-content/up...IE-607-650.pdf
