NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

[Icarus]

En su día se trató el mantenimiento completo del sistema de refrigeración como una de las partes que suelen ocasionar problemas de funcionamiento al motor:

https://foro.latabernadelpuerto.com/...d.php?t=200742

En esta ocasión nos referiremos al mantenimiento de otra parte del motor que también puede provocar problemas en los momentos más inoportunos: el sistema de combustión del motor.

Es frecuente en el foro escuchar a cofrades con problemas achacables a este sistema. Un mantenimiento sistemático y completo del mismo ayudará a evitarlos.

Al igual que en el tutorial anterior, en algunos casos se incluirán trucos sencillos que ayuden a realizar alguna de las operaciones o a solventar algún problema.

Para más claridad en algunos casos se incluyen también los principios de funcionamiento del componente.

Todas las operaciones a realizar son sencillas, pero requieren un mínimo de conocimientos para llevarlas a cabo. Ayudar a adquirir esos conocimientos a las personas que lo necesiten es el objetivo de este tutorial.

El motor es un Volvo-Penta MD2030D de 2005. Las horas actuales de motor son 1.850.

Al final del tutorial, estará disponible en pdf para enviárselo a las personas interesadas.


INTRODUCCIÓN:

Es sabido que la combustión se realiza consiguiendo una mezcla adecuada de combustible y aire, que se inflama en el interior de los cilindros, y cede su energía a través de los diferentes mecanismos del motor.

Tenemos por tanto una parte correspondiente al circuito de alimentación de combustible y otra correspondiente al circuito de alimentación de aire.



En cada circuito se tratará el mantenimiento y/o funcionamiento de las siguientes partes:

CIRCUITO de ALIMENTACIÓN DE COMBUSTIBLE:

1) Revisión y limpieza del depósito de combustible

2) Cambio del pre-filtro de gasoil.

3) Revisión / cambio de la bomba de gasoil de baja presión.

4) Cambio del filtro de gasoil del motor

5) Bomba de inyección y mecanismo de regulación.

6) Revisión y limpieza de los inyectores.

7) Purgado de todos los componentes
.
CIRCUITO DE ALIMENTACIÓN DE AIRE:

1) Revisión y limpieza del filtro de aire.

2) Reglaje de válvulas de admisión y escape.



El combustible debe de ser introducido en los cilindros a alta presión, finísimamente pulverizado (atomizado) y en una proporción exacta según los requerimientos de carga y velocidad de giro del motor. Al mezclarse con el aire a elevada temperatura en el interior de los cilindros, se inicia el proceso de combustión.

Conseguir una combustión perfecta tiene muchos beneficios:

- El motor suministrará toda su potencia.

- Se reduce el consumo de combustible.

- Se evitan los humos en el escape.

- Se reduce la generación de carbonilla en la culata y la cabeza de los pistones y los inyectores.

- Se genera menos costra en el codo de escape.

- El motor girará “redondo”, con regularidad, sin altibajos.

- El arranque será instantáneo (tras los segundos de precalentado en los motores que lleven calentadores).


Una mala combustión produce los efectos contrarios a los mencionados.


Por todo ello es muy importante el buen mantenimiento y puesta a punto de todo el sistema de combustión, que trataremos a continuación.

[Ligera]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Muchas gracias Icarus! a la espero de estos lujos que nos regalas!

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

CIRCUITO de ALIMENTACIÓN DE COMBUSTIBLE: REVISION Y LIMPIEZA DEL DEPÓSITO DE COMBUSTIBLE.

Ultima limpieza del depósito en hace cuatro años. Dado que el pre-filtro de gasoil, cambiado ahora, estaba limpio sin residuos sólidos, no será necesario realizar una nueva limpieza.

Un depósito de combustible debería de tener todos o parte de los siguientes componentes:

- Una toma para el gasoil que va al motor con válvula de cierre. Debería de estar en la parte superior y aspirar el gasoil del fondo del depósito a través de un tubo rígido.

- Una toma para el gasoil que retorna del motor. Debería de tener un tubo rígido hasta el fondo del depósito de modo que el gasoil que vuelva al depósito salga por un extremo que está sumergido. De no hacerlo así se podría generar espuma al caer el chorro desde cierta altura.

- Una toma opcional para alimentar calefacciones u otros dispositivos. Similar a la de suministro al motor

- Un aforador para suministrar la información del nivel de combustible en el depósito.

- Una tapa de registro estanca que permita la inspección y limpieza del interior del depósito.

- Una boca de llenado que termina en el tapón de la cubierta estanco para impedir la entrada de agua.

- Un respiradero con un recorrido en forma de bucle hasta el exterior para evitar que con escora o movimientos bruscos del barco pueda salir gasoil por él. Es necesario para mantener la presión atmosférica dentro del depósito cuando aumenta o disminuye el volumen del gasoil o varia la temperatura.





En la siguiente foto se observan las dos tomas y el retorno del gasoil. Se puede ver como todas llegan hasta unos pocos milímetros del fondo del depósito.



La toma de gasoil del motor es un tubo bastante fino que se puede obturar con alguna impureza que pueda caer dentro del depósito. Para evitarlo, con posterioridad a estas fotos, compré malla fina de acero inox y le hice un filtro cilindrico alrededor de la parte inferior de la toma.

El aforador debe de tener un sistema de lectura contínua del nivel para proporcinar la informacion de modo proporcional sin escalones de lectura. Hay diferentes sistemas.

En este modelo de aforador, al ir variando el nivel del gasoil, un cursor se va desplazando por un potenciómetro y va variando la resistencia electrica. Este efecto se utiliza para suministrar la información al reloj indicador del nivel de combustible. Si se saca el aforador, es el momento de limpiar el potenciómetro y el cursor que desliza sobre él y verificar que hace buen contacto.



Se debe de tener cuidado de no doblar el brazo del flotador para no modificar la lectura.



CONTINUA EN OTRO POST

[Patronmouro]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Muchas gracias por el esfuerzo, la presentación y todas las útiles explicaciones que facilitas

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

En el depósito del barco se pueden generar dos problemas para el motor:

1) EL AGUA.

El agua puede provenir del gasoil, que es higroscópico, o de una gasolinera que la tiene en sus depósitos, o bien por condensación en nuestro propio depósito. Cuanto peor sea la calidad del gasoil, mas agua y partículas sólidas tendrá.

Ahorrar dinero en un gasoil de menor calidad puede salir caro por los problemas que nos puede generar en el motor. El agua emulsionada en el gasoil puede generar pequeños puntos de corrosión en la bomba de inyección, mecanismo de altísima precisión y muy sensible, y también en las boquillas de los inyectores.

La existencia de agua en el depósito puede dar lugar también a la aparición de las bacterias del gasoil, que veremos mas adelante.

Para entender mejor como evitar la condensación en nuestro depósito, vamos a recordar primero como se produce dicha condensación.

Un kilogramo de aire (aproximadamente 0.8 metros cúbicos de aire a nivel del mar) es capaz de contener una determinada cantidad de agua en forma de vapor sin condensarse. Esa cantidad de agua depende de la temperatura y de la presión de ese aire.

Consideremos que estamos a la presion atmosferica a nivel del mar. Como puede verse en el siguiente diagrama psicométrico, si tenemos a mediodía un depósito con 0.8 metros cubicos de aire a 30 ºC (leidos en el eje inferior de abcisas) con una humedad relativa del 70%, (punto de color rojo), ese aire contendrá 19 gramos de agua en forma de vapor (leidos en el eje vertical de ordenadas). Ahora cae la noche y ese aire se enfría hasta los 20ºC (punto de color verde). A esa temperatura, ese aire solo es capaz de contener 15 gramos de agua en forma de vapor, que correspondería a una humedad relativa del 100%. Por lo tanto, de los 19 gramos de agua inical en forma de vapor, cuando desciende la temperatura tendremos 15 gramos en forma de vapor y 4 gramos (19 – 15) en forma de agua líquida que se condensará y se quedarán en el fondo del depósito.

Para un depósito con 80 litros de aire sería la décima parte de lo anterior, es decir, se condensarían 0.4 gramos de agua líquida.




Al día siguiente sube de nuevo la temperatura a 30 ºC y los 15 gramos de agua que tenemos en forma vapor, supondrán una humedad relativa del 55% a 30ºC, pero como en el exterior hay 70% de humedad y tenemos un respiradero que conecta el depósito con el exterior, las dos humedades relativas tenderán a igualarse y por lo tanto la humedad relativa en el depósito ira aumentando lentamente para intentar igualarse al 70% del exterior con lo cual la siguiente noche, cuando la temperatura baje a 20ºC, se repetirá el proceso con tal de que la humedad relativa en el interior sea mayor del 55%, es decir con tal de que la cantidad de agua en forma de vapor sea de mas de 15 gramos en 0.8 metros cúbicos de aire.

Por lo tanto, cuanta mayor cantidad de aire tengamos en el depósito, mayor cantidad de agua de condensación se podrá generar en el mismo. Esta es la razón por la cual es aconsejable en invierno tener el depósito lo mas lleno posible.


2) LAS BACTERIAS.

Debido a los cambios en la legislación, se han reducido los niveles de azufre en el gasoil, con lo cual éste tiene una menor capacidad antibacteriana.

Por otro lado, ha aumentado en el combustible el porcentaje mínimo de biodiésel, que se elabora a partir de grasas vegetales y animales, y que es un alimento especialmente bueno para estas colonias de bacterias y contribuye por tanto a una mayor incidencia de los problemas de crecimiento biológico.

Las bacterias necesitan alimento (el combustible) y agua, que le proporciona el oxígeno necesario. Sin estos dos elementos, no es posible su existencia. Por eso es importante evitar tener agua en el fondo del depósito.

Las bacterias viven en la interfase entre el agua y el gasoil y los residuos que van generando es lo que conocemos como el “moco” del gasoil que se deposita en el fondo del depósito y en los filtros y demás partes del circuito llegando a provocar la parada del motor.





Cuando detectamos que tenemos un problema de bacterias, si no es muy grave, hay productos específicos que las eliminan y disuelven los resíduos generados, al tiempo que previene la formación de nuevas colonias.

Es una buena práctica utilizar siempre estos aditivos cada vez que repostemos. Aquí dejo un link con test realizados con diversas marcas y los resultados obtenidos:

https://www.pbo.co.uk/gear/12-diesel-bug-treatments-tested-43353

Yo particularmente utilizo este, “Star Tron” de Stat Brite hace años con resultado perfecto, pero cualquiera de los que obtienen buenos resultados es los test de arriba seguro que irán bien.



Dado que todos los problema tiene su origen en el agua, lo mejor es utilizar todos los recursos posibles para evitarla.


Además del problema de condensación ya comentado, otra posible entrada de agua es por el tapón de llenado cuando baldeamos la cubierta o incluso cuando llueve, según como sea el diseño del tapón.



Para asegurarse de la estanqueidad de este elemento, hay que revisar el estado del sistema de sellado que suele ser un anillo tórico o algún tipo de junta. Si se observan daños o pérdida de elasticidad es mejor cambiarlo por uno nuevo. En esta revisión se observó que la junta tórica de la tapa de sellado estaba empezando a estar algo aplastada por el uso, por lo cual se procedió a cambiarla por una nueva:



Se debe de revisar también el buen estado y la limpieza de la superficie de apoyo de la junta. Si hay que limpiarla, tapar primero el hueco de entrada introduciendo un trapo limpio en él para evitar que se cuelen impurezas al interior del depósito.




Otra de las posibles entradas de agua es al repostar, ya que el gasoil, incluso de buena calidad, puede por normativa contener como máximo hasta 200 miligramos de agua por kilogramo de gasoil. Evidentemente, cuanto mejor sea el gasoil y mejor almacenado esté, menor cantidad de agua contendrá. Aquí puede verse en dos fichas técnicas de gasoil de marcas reputadas donde se indica ese máximo de contenido en agua, que no quiere decir que contengan esa cantidad, solo reflejan el máximo que permite la legislación:

https://www.repsol.es/content/dam/repsol-ecommerce/documentos/veh%C3%ADculos/carburantes-lubricantes/ficha_producto_diesel_eplus_tcm19-51185.pdf

https://www.cepsa.es/stfls/comercial/FICHEROS/Fichas_tecnicas/af-fichas-carburante-star-diesel.pdf

Aquí el BOE del cual salen las especificaciones de las fichas técnicas de los fabricantes (anexo 3):

https://www.boe.es/buscar/pdf/2006/BOE-A-2006-2779-consolidado.pdf

Interceptar el agua que trae el gasoil para evitar que pase a nuestro depósito es una práctica más que recomendable. Existen embudos especiales que permiten el paso del gasoil y no permiten el paso del agua. Yo utilizo siempre uno de este tipo:





Si echas agua en el embudo, no sale ni una gota por la parte inferior. En cambio el gasoil pasa perfectamente.

De todos modos, si aún así hemos detectado la presencia de bacterias con moco de gasoil en el depósito, lo mas recomendable es realizar una limpieza a fondo del mismo (a parte de cambios de filtros etc)

Hace años tuve este problema y la limpieza del depósito la realicé del siguiente modo:

1) Cerrar la llave de paso de la salida de gasoil hacia el motor.

2) Vaciar el depósito con una bomba manual u electrica de las utilizadas para trasvase de combustible. Si el gasoil está contaminado es mejor eliminarlo adecuadamente como residuo.

3) Retirar todos los residuos de “moco” y limpiar las paredes de restos de gasoil.

4) Limpiar el depósito con agua y lavavajillas antigrasa (Fairy o similar).

5) Pasar una esponja con lejía disuelta en agua limpiando bien todos los rincones. No hay bacteria que se resista al cloro de la lejía.

6) Pasar una esponja con agua para retirar los restos de lejía y secar bien todo el interior.

7) Llenar el depósito con gasoil fresco y limpio.

8) Abrir la llave de paso del gasoil y purgar el circuito. (se verá como hacerlo mas adelante).


Un depósito limpio, sin agua y con gasoil tratado anti bacterias es un buen comienzo para evitar problemas en el circuito de gasoil.

.

[ROMO]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Muchas gracias Icarus por el trabajazo,

[delagh]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Muy interesante y bien documentado el tema,y muy bien el test de los biocidas.


Gracias y saludos

[ROMO]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Una pregunta que me surge, si el azufre es un buen biocida, no seria bueno para evitar las bacterias aditar azufre al deposito?

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

En este articulo se explican muy bien los riesgos para el motor debido a azufre en el combustible, a parte de su restriccion por motivos medioambientales.

http://maquinasdebarcos.blogspot.com/2008/12/motores-diesel-influencia-del-contenido.html?m=1

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

CIRCUITO de ALIMENTACIÓN DE COMBUSTIBLE: CAMBIO DEL PRE-FILTRO DE GASOIL.

El pre-filtro se había cambiado en abril de 2021, es decir, hace dos años y un mes y aproximadamente 200 horas de motor.

El fabricante indica el cambio del pre-filtro de gasoil cada 200 horas o cada año.

Lo que voy a indicar continuación es una opinión personal y no estoy animando a no seguir las instrucciones del fabricante. Simplemente expongo como lo hago yo y el razonamiento de por qué lo hago así.

Dado que el filtro no se deteriora con el tiempo, no parece lógico establecer un periodo temporal para el cambio del mismo, es decir, indicar el cambio cada año independientemente de las horas de motor parece que no tiene mucho sentido.

Sin embargo, un aspecto a tener también en cuenta es el hecho de que al cambiarlo, el estado del filtro nos aporta información de como tenemos el gasoil y el depósito, y este conocimiento es importante tenerlo, aunque se utilice gasoil de confianza y se tengan las precauciones ya comentadas para evitar el agua y las bacterias en el gasoil. Esta información podemos también tenerla sin necesidad de cambiar el filtro si la cazoleta inferior del porta-filtro es transparente.

El porta-filtro actual tiene la cazoleta inferior de aluminio:





Al realizar el cambio cada dos años (o 200 horas), para tener la información comentada sobre el estado del gasoil y el agua decantada entre cambios, voy a aprovechar la sustitución del prefiltro para cambiar la cazoleta inferior de aluminio actual por una de vidrio, que permite tener esa informacion visual en cualquier momento. Es mejor el vidrio que el plástico trasparente pues éste amarillea y se pone opaco con el tiempo

En este modelo no es necesario cambiar todo el porta-filtro. Por 22 € se puede comprar por separado la cazoleta de cristal y el tornillo de sujección con el de vaciado del agua en una tienda especializada en filtros





Por lo comentado, usando gasoil de calidad, la norma que sigo para el cambio del pre-filtro es cada 200 horas o cada dos años, lo que ocurra primero.

Hay varias configuraciones de pre-filtros, el que estaba instalado funciona según el siguiente esquema:





El gasoil entra por una ranura perimetral en la parte superior y atraviesa las paredes laterales del elemento filtrante desde el exterior hacia el conducto interior por el que sube, ya filtrado, hacia la salida del porta-filtro.








El nuevo, funciona según este otro esquema:

En la parte superior del filtro hay una serie de aberturas por las que el gasoil entra hacia el elemento filtrante. El gasoil pasa a traves de éste y sale por las aberturas de la parte inferior del filtro hacia la cazoleta inferior. En la cazoleta decanta el agua que es mas pesada y se va al fondo.

Se puede observar las entradas del filtro y la salida del gasoil ya filtrado en esta imagen de la parte superior del filtro:





Y en esta otra de la parte inferior se observan las salidas del gasoil filtrado a la cuba o cazoleta y el orificio central, alejado del fondo de la cuba por el que sube el gasoil filtrado:





A mi particularmente me gusta algo más este segundo sistema porque me parece que el agua se decanta más fácilmente hacia la cazoleta inferior.

CONTINUA EN OTRO POST

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Para el cambio del pre-filtro, lo primero es cerrar la llave de paso del gasoil a la salida del depósito. Si no hay llave, este es un buen momento para instalar una válvula de bola a la salida del depósito, que permita cerrar dicha salida. Una forma fácil es intercalar una llave aérea en el propio conducto.





En una instalacion de combustible sin bomba eléctrica o manual, el pre-filtro de gasoil debería de estar a un nivel mas bajo que el del depósito. La razón, como se verá mas adelante, es juna mayor facilidad de purgado.

Si hay espacio suficiente debajo del pre-filtro, colocar un recipiente adecuado para recoger el gasoil de los inevitables derrames que ocurren durante esta operación. Los derrames de gasoil en el interior del barco acaban impregnándolo todo de olor a gasoil. Si se produjese algún derrame fuera del recipiente, es recomendable limpiar bien y cuanto antes las superficies afectadas con agua y un buen jabón desengrasante tipo lavavajillas.





A continuación, se abre el tornillo inferior (el que sirve para eliminar el agua) para que salga todo el gasoil del filtro y porta filtro hacia el recipiente. Si no hacemos esto antes de desmontar el filtro, el gasoil saldrá escurriendo por las paredes exteriores del filtro y será más fácil que manche algo.








Una vez vaciado el gasoil del filtro, para sacar el filtro en este modelo, se afloja el tornillo que esta en el centro de la parte superior del porta-filtro. Este tornillo largo atraviesa el filtro y enrosca en cazoleta inferior, manteniendo todo unido (ver la primera foto de este capítulo). Mientras aflojamos el tornillo sujetamos el filtro y la cazoleta para que no se caigan. Ahora ya tenemos todas las partes sueltas y podemos desmontarlas con cuidado de no manchar nada.

Si el espacio en el que se encuentra este filtro fuese reducido hasta tal punto que dificulte realizar el trabajo correctamente, otra opción es soltar las gomas de entrada y salida del gasoil y sacar todo el porta-filtro para hacer todo el proceso fuera del sitio. En este caso tener en cuenta que saldrá algo de gasoil por los racores de entrada y salida del porta-filtro si no se puede vaciar primero como se ha comentado. Las gomas se pueden cerrar con un espiche pequeño y poner su extremo en alto para que no goteen.

Si todo va bien, el filtro que acabamos de sacar debería de parecer casi limpio. Las partículas que pueda haber en condiciones normales en el gasoil no son visibles a simple vista por su pequeño tamaño. Verificar que no haya moco de gasoil u otras impurezas, lo cual nos dará una idea del estado del gasoil y del depósito de combustible.

En estas fotos de abajo se muestra el filtro usado y el porta-filtro recién desmontados, tal como salieron. Gracias a las precauciones explicadas en el capítulo del depósito de combustible para evitar el agua y las bacterias, no se observa ninguna contaminación del gasoil.








Limpiar bien el interior de la cazoleta inferior y del soporte superior con un trapo que no desprenda hilos o pelusa.

El nuevo filtro vendrá con su juego completo de juntas, que sustituirán a las antiguas:





Para realizar el montaje del nuevo filtro, colocar primero el anillo tórico y la junta nuevos en el cuerpo superior del portafiltro:

La junta tórica mas pequeña va en el tornillo que fija todo el conjunto por la parte superior.





Ahora encajar el filtro en el porta-filtro superior (hace una ligera resistencia por el ajuste de la tórica contra el conducto central del filtro), colocar en la cazoleta inferior la junta que hace la estanqueidad entre ésta y el filtro y acoplarla a la parte inferior del filtro, fijándose en que esté bien colocadas en su sitio en todo el perímetro. Una vez todo en posición, colocar el tornillo de fijación del conjunto apretándolo.

Si lo habíamos sacado de su emplazamiento, ya esta listo para colocar y conectar las mangueras de entrada y salida, mejor con doble abrazadera.

Foto del conjunto montado con la nueva cazoleta de cristal:





Una vez montado, abrir el grifo de salida de gasoil del depósito de combustible, purgar el circuito (como se verá en el capítulo correspondiente) y verificar que no haya fugas de gasoil en ningún punto.


.

[jonam52]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

lo de las juntas de los tapones de llenado me parece fundamental... que luego muchos le echan la culpa al gasoil de la gasolinera del puerto y muchas veces el agua entra por los tapones de llenado de mala calidad o que no se les ha cambiado la junta en 20 años.

Muy bueno el hilo

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

CIRCUITO de ALIMENTACIÓN DE COMBUSTIBLE: REVISIÓN / CAMBIO DE LA BOMBA DE GASOIL DE BAJA PRESIÓN.


En una revisión rutinaria de mantenimiento no es necesario desmontar esta bomba, no obstante, veremos cómo se desmonta y que posibles problemas puede dar por si llegase el caso de una avería.




Esta bomba es accionada por una leva específica del árbol de levas que mueve el taquet de la parte inferior de la bomba. Éste transmite un movimiento alternativo a un diafragma. Dos válvulas de clapeta transforman en movimiento del diafragma en bombeo de gasoil a baja presión hacia el filtro del motor.

Este es el despiece de la bomba:





La avería más probable es la rotura del diafragma. En casos más raros, puede romperse uno de los muelles o fallar la válvula de clapeta.

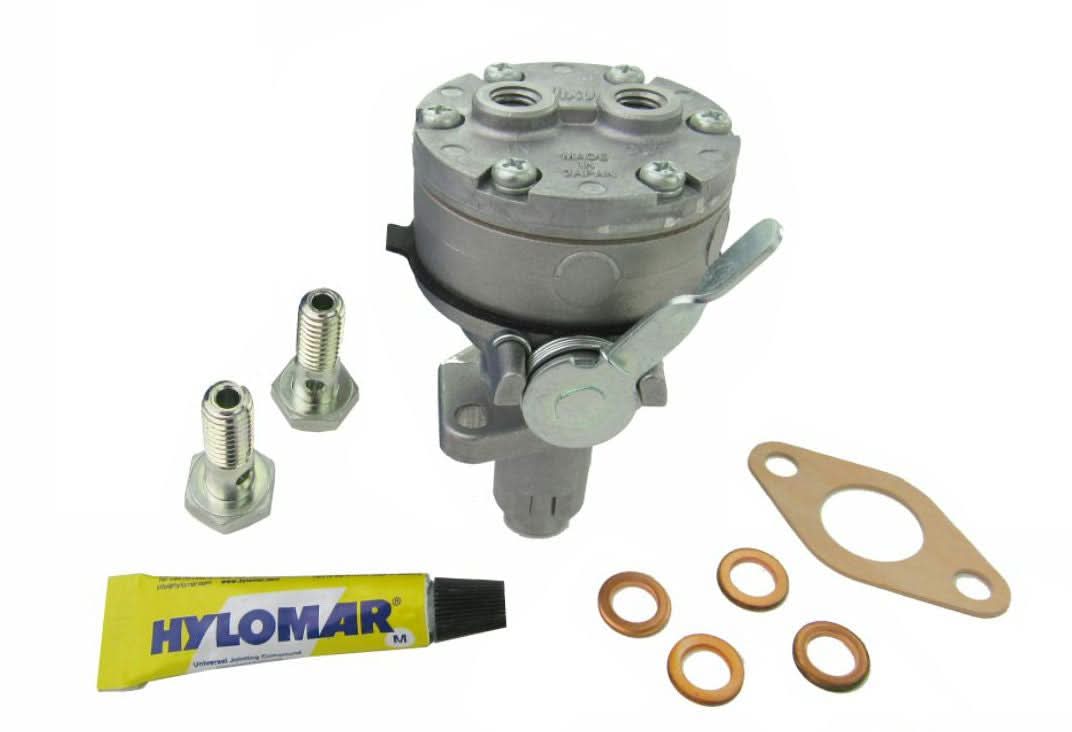

En caso de avería, se puede remplazar la bomba original completa por 43€ + impuestos y aduana:

https://www.parts4engines.com/volvo-penta-md2030-fuel-lift-pump-kit/

Si se van a hacer largas travesías, una bomba es un repuesto a tener en cuenta.

Para desmontarla hay que retirar primero los dos racores e entrada y salida de gasoil, éste último hay que soltarlo también del porta-filtro. Antes de aflojarlos, es recomendable rodearlos con un paño que recoja el goteo del gasoil para que no escurra por el motor.

A continuación, se aflojan los dos tornillos que la fijan al bloque motor y ya podemos retirarla.





Una vez que la hemos sacado, podemos abrirla quitando los 6 tornillos de la parte superior que unen la diferentes partes de la misma.





Si se observan todas las piezas en buen estado, limpiar los puntos donde hacen el cierre las válvulas y cerrar la bomba colocando una junta nueva (n12 de la figura de arriba). Apretar los tornillos presentándolos primero, y apretando después poco a poco de modo alternativo en el siguiente orden: 1, 4, 2, 5, 3, 6, 1, 4, 2 etc.

Montar la bomba en el bloque colocando una junta nueva. Según la posición del árbol de levas puede ser que el taquet de la bomba apoye en la leva y nos obligue a vencer al resorte para asentar la bomba en el bloque. Una solución para facilitar la tarea es girar el cigüeñal hasta que la leva coincida en la parte baja y haga menos resistencia.

Volver a colocar los racores poniendo las arandelas de estanquidad de cobre nuevas.

Una vez todo colocado hay que realizar el purgado del motor como se verá en un capítulo posterior y comprobar que no hay fugas.

.

[Icarus]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

CIRCUITO de ALIMENTACIÓN DE COMBUSTIBLE: CAMBIO DEL FILTRO DE GASOIL DEL MOTOR

El filtro de gasoil de motor se cambió hace cinco años y unas 500 horas de motor.

Además del filtrado de partículas sólidas del combustible, estos filtros finos de gasoil están diseñados para impedir en la medida de lo posible el paso del agua contenida en el gasoil hacia la bomba de inyección y los inyectores, que son muy sensibles al oxido que pueden generar las micro gotas de agua que les lleguen.







Al igual que en el caso del pre-filtro, lo que voy a indicar continuación es una opinión personal y no estoy animando a no seguir las instrucciones del fabricante. Simplemente expongo como lo hago yo y el razonamiento de por qué lo hago así.

El fabricante indica el cambio del filtro de gasoil cada 200 horas o cada año. A mi particularmente me parece una frecuencia excesiva. Por un lado, como ya comentado, el filtro no se deteriora con el tiempo con lo cual no parece lógico indicar un cambio por tiempo de calendario.

En cuanto al cambio por horas de motor, la razón de especificar un número de horas es que a medida que va filtrando el gasoil, el filtro va reteniendo las micro-impurezas del mismo y ello conlleva una mayor resistencia al paso del combustible pues el filtro se va tupiendo y se van tapando los micro-orificios por los que circula el gasoil. Como el filtro recibe el gasoil de una bomba de baja presión, en un caso extremo de que el filtro estuviese excesivamente tupido, podría reducir el caudal de gasoil hasta hacerlo insuficiente para la demanda del motor.

El fabricante vende motores que van a trabajar en todas las partes del mundo, en algunos sitios con gasoil de muy baja calidad y su recomendación tiene que ser para el peor de los casos en los que va a trabajar el motor.

A lo largo de las 200 horas que indica el fabricante, el motor habrá consumido alrededor de 400 litros de combustible, lo cual no es mucho para este filtro si usamos gasoil de buena calidad. Además el gasoil viene pre-filtrado por otro filtro mas basto que retuvo las partículas mayores de 10 micrones. Este retiene hasta 2 micrones.

Yo hago unas 100 horas de motor al año y cambio este filtro cada 5 años, Es decir, cada 1.000 litros filtrados, sin haber tenido nunca el más mínimo problema debido a ello en mas de 30 años.

En automoción se suele cambiar cada 50.000 km, es decir, aproximadamente cada 3.000 litros filtrados

Por lo comentado, utilizando gasoil de confianza, a mí me parece razonable cambiar el filtro de gasoil del motor cada 5 años o cada 500 horas, lo que ocurra antes, siempre que haya un pre-filtro en el circuito.


Para cambiar el filtro, lo primero es cerrar la llave de la salida de gasoil del depósito.

Tener preparado un recipiente para vaciar el gasoil del filtro usado.

A continuación, para evitar que caiga gasoil por los recovecos del motor, que es mas difícil de limpiar, colocar un paño debajo del filtro que abarque la zona de posibles goteos.

Colocar una bolsa plástica (sin agujeros) alrededor del filtro de modo que sus bordes queden mas altos que la parte superior del filtro, para recoger el gasoil que inevitablemente va a salir al aflojar el filtro. Una buena opción son las bolsas plásticas con labios de cierre estanco.





Con una llave de filtros, aflojar el filtro lo suficiente para poder continuar desenroscando a mano.

Una vez sacado el filtro, y vaciado su contenido al recipiente que tenemos preparado, se cierra la bolsa con el filtro usado dentro.

Humedecer la junta de goma del nuevo filtro con un poco de gasoil y enroscarlo a mano hasta que la junta haga contacto con el porta-filtro y a partir de ahí enroscarlo media vuelta más.





Abrir la llave de salida de gasoil del depósito, purgar el filtro y comprobar que no hay fugas.

Puede ocurrir que, dependiendo del tamaño del filtro, queda muy ajustado contra el bloque del motor y tropieza con éste al desenroscarlo. Pasa con los filtros originales, tanto de Volvo como de Perkins. En este caso será necesario desmontar el porta-filtro para realizar el cambio. Hay otros filtros equivalentes cuyo formato es un poco mas de diámetro y menos altura con lo cual el problema se soluciona. Ver imagen comparativa:





Como tenía montado un filtro original de Volvo y voy a montar uno equivalente de Perkins (que es el fabricante de este motor y es más barato), en mi caso tengo que desmontar el porta-filtro.

Para ello, ponemos debajo trapos para recoger los goteos de gasoil sobre el motor. Primero aflojamos la abrazadera y desconectamos del porta-filtro la manguera que va hacia la bomba de inyección, dejando su extremo elevado para que no gotee. A continuación aflojamos y sacamos el tornillo del racor de entrada de gasoil al porta-filtro (el conducto que viene de la bomba de gasoil de baja presión) teniendo cuidado de recoger las dos arandelas de estanqueidad de cobre que hay a cada lado del racor.





Sacar los dos tornillos de sujeción del porta-filtro, y ya podemos retirar todo el conjunto.

Vaciar el gasoil por el hueco del racor de entrada inclinando el conjunto hacia ese lado. Una vez vaciado, desenroscar el filtro del porta-filtro con la ayuda de una llave de filtros. Limpiar bien el interior del porta-filtro con un paño que no suelte pelusa.





Humedecer la junta de goma del nuevo filtro con un poco de gasoil y enroscarlo a mano hasta que la junta haga contacto con el porta-filtro y a partir de ahí enroscarlo media vuelta más.




Montar el conjunto en su posición y colocar primero el racor de entrada de gasoil con arandelas nuevas de cobre a cada lado y roscando el tornillo del racor sin apretar, solo presentado. A continuación fijar el porta-filtro al bloque con los dos tornillos de sujeción y apretarlos. Ahora ya se puede apretar el tornillo del racor de entrada de gasoil. Colocar la manguera de salida con su abrazadera y apretarla.

Abrir la llave de salida de gasoil del depósito, purgar el filtro (como se verá más adelante) y comprobar que no hay fugas.

[Erikblade]

Re: NUEVO TUTORIAL: Sistema de combustión: Mantenimiento completo de todo el sistema

Gran trabajo Icarus, eternamente agradecido al igual que el resto de cofrades por tus tutoriales.

Sin embargo un apunte.

La junta del filtro nuevo no es mejor humedecerla con aceite de motor nuevo?? Lo digo porque siempre lo he hecho así (vamos así es como lo aprendí) y lo del gasoil me ha chocado.
