**LSV** · 25/12/2023, 12:03:29

Re: Reunir ficheros impresión 3d barco

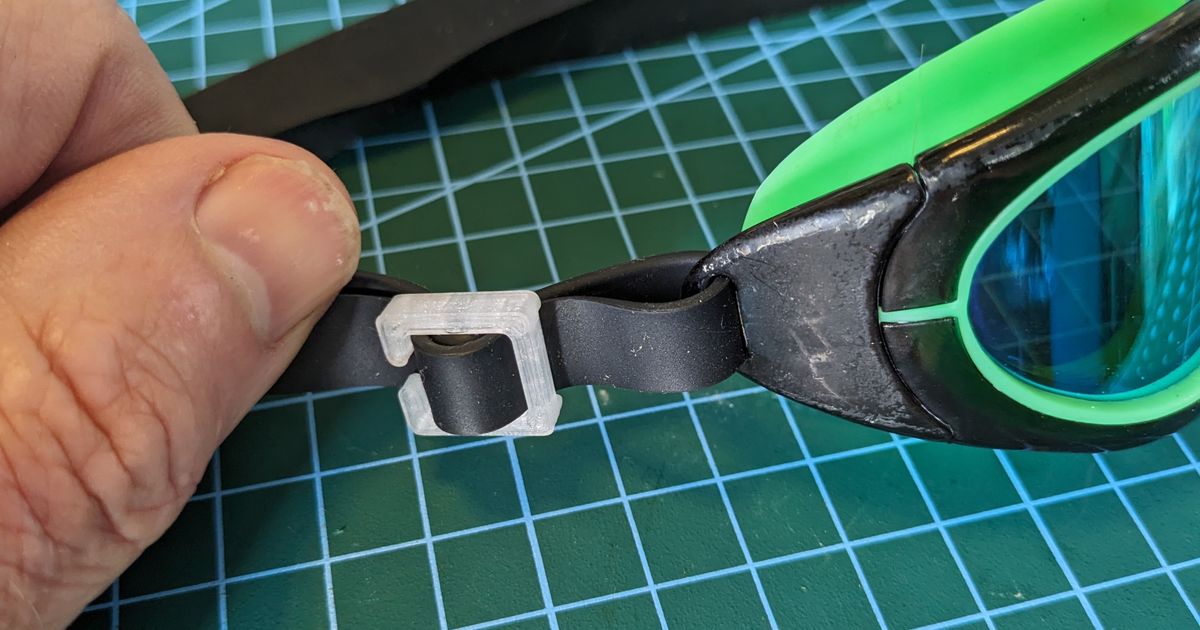

HEBILLA DAFAS NADAR wim googles adjustment buckle

Swim googles adjustment buckle por Endernerd | Descargar modelo STL gratuito | Printables.com

https://www.printables.com/es/model/592128-swim-googles-adjustment-buckle

Replacement for the little buckle that frequently breaks making an otherwise perfectly good pair of goggles useless. | Descargar modelos STL imprimibles en 3D gratuitos

**LSV** · 26/12/2023, 11:21:18

Re: Reunir ficheros impresión 3d barco

CIERRE BATERIA Baofeng battery lock for UV-5R UV5R WUV-5R

Baofeng battery lock for UV-5R UV5R WUV-5R by Baltrunas

https://www.thingiverse.com/thing:3237604

Baofeng battery lock. I print it with and layer 0.1. Works good.

**FlashMax** · 26/12/2023, 21:46:23

Re: Reunir ficheros impresión 3d barco

Gracias LSV!!!

Voy a probar a imprimirlo y te cuento!

Birras virtuales y si vienes por las rías bajas habrá que tomar unas reales.

Saludos

**Carlostrab** · 27/12/2023, 09:59:12

Re: Reunir ficheros impresión 3d barco

Buenos días.

¿Sabéis si es posible la impresión del panel de motor de un Volvo Penta MD2020?

Gracias.

**LSV** · 27/12/2023, 13:25:05

Re: Reunir ficheros impresión 3d barco

Originalmente publicado por Carlostrab Ver Mensaje

Buenos días.

¿Sabéis si es posible la impresión del panel de motor de un Volvo Penta MD2020?

Gracias.

Poder se pueden muchas cosas si la impresora da de sí.
Yo he estado mirando el panel del volvo D1-3 y cuando tenía redistribuidos todos los indicadores me dí cuenta de que no cabía en mi impresora por un par de cm que no podía reducir.

Dentro de los paneles para esos motores hay varios modelos. Los más pequeños caben en unos 23x23cm de cama de impresora.
Tendrías que poner imagen o datos del modelo exacto.

Y claro, también depende de lo que quieras hacer: solo el panel frontal, la base, o la caja, etc.
Yo podría haber hecho el mío en dos partes y unirlas pero no quería ver constantemente la linea de unión así que he pedido una plancha de algún plástico bueno y que hagan unos agujeros con mi distribucuón, que es plana y se atornilla fácil.
Luego con metacrilato fino haré una tapa transparente con unas bisagrillas.

Este panel me cabía bien:

Pero el mío es más grande:

**LSV** · 27/12/2023, 13:30:23

Re: Reunir ficheros impresión 3d barco

BISAGRA PLANA FUERTE Low profile, print in place, 60mm hinge.

Low profile, print in place, 60mm hinge. by martin_au

https://www.thingiverse.com/thing:2601099

Designed for box lids, this hinge is held in place with m3 bolts. It opens to around 90 - 120 degrees or so (depending on the bolts used).Has 5mm "pins" with heavy chamfers, so it should be fairly robust.Uses 3mm holes with 40mm spacing along the hinge, and 15mm across the hinge.

**Carlostrab** · 27/12/2023, 15:32:14

Re: Reunir ficheros impresión 3d barco

Originalmente publicado por LSV Ver Mensaje

Poder se pueden muchas cosas si la impresora da de sí.
Yo he estado mirando el panel del volvo D1-3 y cuando tenía redistribuidos todos los indicadores me dí cuenta de que no cabía en mi impresora por un par de cm que no podía reducir.

Dentro de los paneles para esos motores hay varios modelos. Los más pequeños caben en unos 23x23cm de cama de impresora.
Tendrías que poner imagen o datos del modelo exacto.

Y claro, también depende de lo que quieras hacer: solo el panel frontal, la base, o la caja, etc.
Yo podría haber hecho el mío en dos partes y unirlas pero no quería ver constantemente la linea de unión así que he pedido una plancha de algún plástico bueno y que hagan unos agujeros con mi distribucuón, que es plana y se atornilla fácil.
Luego con metacrilato fino haré una tapa transparente con unas bisagrillas.

Este panel me cabía bien:

Pero el mío es más grande:

El que yo necesito es el primero de los que pones, pero en la versión con motor de arranque.

**pelinmar** · 27/12/2023, 16:10:41

Re: Reunir ficheros impresión 3d barco

Hola.
El primero es igual que el mío y lo diseñe e imprimí en PETG, pero las paredes interiores me quedaban muy endebles. Así que modifique el diseño pero no lo he impreso aún y no lo he probado. Lo quería hacer en ASA, pero lo tengo en lista de pendientes.
Si alguien se atreve le pasó el fichero Stl, pero no garantizo el éxito.
Un saludo

Enviado desde mi M2004J19C mediante Tapatalk

**LSV** · 27/12/2023, 16:15:48

Re: Reunir ficheros impresión 3d barco

En PETG va a quedar muy resistente si los rebordes internos tienen 4 ó 5 capas por lado que lo hagan sólido, en lugar de un relleno parcial.

Estaría bien colgarlo para todos si te parece.
Puedes ponerlo en Thingiverse o me lo envías y lo cuelgo allí y aquí.

Supongo que tienes claro que para superficie tan grande el ASA, que es de lo mejor, casi seguro que va a deformarse (warping).

Estoy haciendo pruebas con el PLA870 - ingeo. Con casi mejores características que el ASA yel ABS y se supone que sin warping. No lo ha probado más que en 10x5cm y de maravilla.
Y luego se puede cocer para dar mas resistencia a todo.

**pelinmar** · 27/12/2023, 16:31:53

Re: Reunir ficheros impresión 3d barco

El tema es que el primer diseño era más fino, no recuerdo si dos mm, y le aumente el ancho, pero no lo he impreso y probado si hay algún componente ( pulsador, reloj, etc..) que interfiera. Tome las medidas de la pieza, pero no tome las distancias a otros componentes, por lo que me queda la duda.
Por eso no lo he colgado en thingiverse. Porque no he comprobado que vaya bien.
En cuanto a ASAS últimamente estoy probando piezas grandes y solo una me ha hecho warping. Aunque no canto victoria aún, porque la más grande está ahora en la impresora.

Enviado desde mi M2004J19C mediante Tapatalk

**LSV** · 27/12/2023, 22:17:25

Re: Reunir ficheros impresión 3d barco

Yo no le pondría paredes inferiores a 3mm de grosor sea en el material que sea, de ahí para arriba, engrosando hacia afuera, para mantener las medidas interiores intocadas.

Como es lógico los agujeros son más pequeños que la esfera exterior, asi que es la exterior la que va a mandar en la distribución.

Para hacerlo fácil dibujé sobre cartulina la plantilla directamente calcándola y los instrumentos calcando el reborde externo ancho.

Luego jugué a redistribuir. Si por fuera no tocan por detro menos deben tocar. Salvo roscas o tuercas.

Una vez probados los instrumentos sobre el cartón lo pasé a Sketchup, Fusion, y otros cad ya sabéis que también es fácil.

**LSV** · 27/12/2023, 23:10:22

Re: Reunir ficheros impresión 3d barco

Originalmente publicado por pelinmar Ver Mensaje

Hola.
Si alguien se atreve le pasó el fichero Stl, pero no garantizo el éxito.
Un saludo

Enviado desde mi M2004J19C mediante Tapatalk

-Si puedes mándame el fichero por email a traves del foro.
Confírmame si alguna de las medidas es exacta para tomarla como referencia y compararla con las fotos que tengo.

**LSV** · 28/12/2023, 12:23:58

Re: Reunir ficheros impresión 3d barco

CURIOSO PROTECTOR PISTOLA SILICONA CALIENTE
Glue Gun Cover to prevent Burns ( for Ichinen Accesss 20313 model )

Glue Gun Cover to prevent Burns ( for Ichinen Accesss 20313 model ) by CyberCyclist

https://www.thingiverse.com/thing:5460022

Since many children burn themselves by accidentally touching the nozzle of the glue gun or dripping glue, I have designed a cover to keep the nozzle covered when not in use.The cover can be slid back and forth on the base parts attached to the glue gun body, so set the cover on the back side while the glue gun is in use and on the front side after use.The base parts are attached to the upper side of the grip with strong double-sided tape such as 3M. (see gallery).Attach the cover parts and rail parts together with adhesive.Base and rail parts are symmetrical front to back.It is recommended that the cover be lined with aluminum tape, as heat buildup may distort the cover if it is left heated for a long period of time. It will also make it easier to remove dripping glue when it sticks to the inside.This cover is for the Ichinen Access Mini Glue Gun 20313. Please remix this to match your glue gun!https://youtu.be/E9GLrOWGCpAHere is the data for the cover in the video.https://www.thingiverse.com/thing:5460034[Japanese]グルーガンのノズルや垂れたグルーにうっかり触って火傷をする子供が多いため、使用していない時にノズルを覆っておくためのカバーを作成しました。グルーガン本体に貼り付けるベースパーツの上でカバーを前後にスライドでき、グルーガン使用中は後ろ側、使用後は前側にしておきます。ベースパーツは3M等の強力両面テープでグリップの上側に貼り付けます。(位置は写真を参照)カバーパーツとレールパーツは接着剤で貼り合わせます。ベースパーツとレールパーツは前後対称です。また、長時間加熱したままだと熱がこもってカバーが歪むことがあるため、アルミテープで内張りすることをお勧めします。垂れたグルーが内側にくっついた時も簡単に取れるようになります。対応するのはイチネンアクセス ミニグルーガン 20313という機種です。ぜひお持ちの機種に合わせてリミックスしてください。動画の中に出てくるスタンドのデータはこちら。https://www.thingiverse.com/thing:5460034

**LSV** · 29/12/2023, 12:12:00

Re: Reunir ficheros impresión 3d barco

BOTÓN ARRANQUE Mariner 4HP outboard motor fuel choke

Mariner 4HP outboard motor fuel choke linkage and knob. by eggersd

https://www.thingiverse.com/thing:366055

Mariner 4HP outboard motor fuel choke linkage and knob

**LSV** · 30/12/2023, 11:31:52

Re: Reunir ficheros impresión 3d barco

BASE Garmin eTrex Legend/Vista GPS

Tiltable bar mount for Garmin eTrex Legend/Vista GPS devices by enif

https://www.thingiverse.com/thing:172478

This is an enhanced version of my earlier bike handlebar mount for Garmin eTrex Legend/Vista Cx/HCx series of outdoor GPS devices: http://www.thingiverse.com/thing:163503 It is functionally identical to the simpler version except for the fact that the slide rail is titltable up to 45 degrees on either side, so that when mounted on a non-horizontal tube, it can be tilted to compensate the skewness of the tube. The slide rail part of the mount is separated from the bar clamp by means of a cylindrical cut. Two screw holes with nut cavities are positioned right and left in the clamp part and a cylindrical screw groove in the slide rail part implements the "tiltability". Using the screw hole on the corresponding side, the slide rail can be tilted up to about 45 degrees to the left or right side. In addition to the M3x25 and M4x25 screws and corresponding nuts for the clamp hinge and the fastening of the clamp on the tube, an addition M3x10 screw and corresponding nut are needed to fasten the tilted slide rail on the clamp. The hinge part of the clamp and the screw groove of the slide rail have some auxiliary support structures added to allow easy printing. These are shown in red in the openscad picture above and they need to be cut away with a knife after printing. The provided SCAD file is parametrized for the various dimensions and angles. It has also parameters for printing only the clamp or the slide rail part. STL files are provided to cover most commonly used tube diameters, with versions centered around 22, 25 and 28mm. For those who can't find any more the clip-mount adapter which originally came with the GPS device, I have now uploaded a printable version of it: http://www.thingiverse.com/thing:167082.
